发布日期：2023-11-27
霍夫特HE-SVG系列静止无功发生器(SVG)的基本原理是将三相桥式逆变电路直接并联在电网上 ，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路发出满足要求的无功电流，以满足系统无功补偿的目的。实时跟踪系统无功功率变化，线性补偿，确保系统功率因数时刻保持在0.99，容性感 性双向的无功补偿范围，根据系统无功变化，实时调节，确保系统不会出现过补欠补问题;主动式补偿输出，避免传统无功补偿设备常见的谐振、谐波放大、低电压补偿效率低等问题。采用模块化设计，扩容维护简单，接线方便，灵活配置，安装便捷，支持壁挂式、机架式安装，可适应不同条件的现场需求。
运行模式 | 波形 | 说明 |

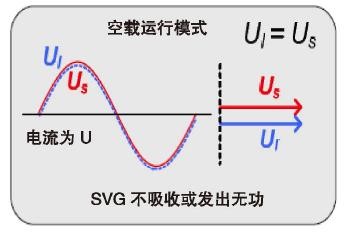

空载 | | 如果UI=US,SVG |

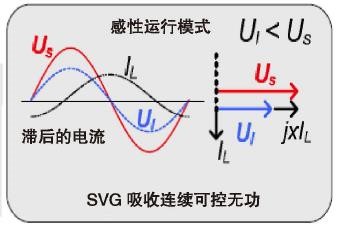

感性 | | 如果UI |

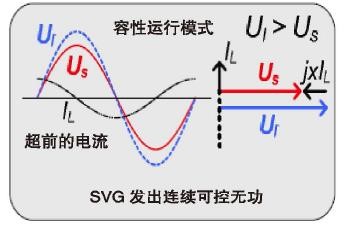

容性 | | 如果UI>US,SVG |
特点：
响应速度快：
HE-SVG系列的快速响应时间小于50us，全响应时间小于2ms。 当负载无功快速波动时，能够可完全跟随负载无功的快速剧烈变化速度，实现实时补偿效果。
补偿效果好：
传统电容补偿技术由于其分组阶梯投切的特性，容易发生过补偿或欠补偿的情况。HE-SVG系列采用欧洲柔性技术，平滑输出无功电流，能够准确检测负载的无功变化，并发出与系统无功大小相等相位相反的无功电流，最终实现PF 0.99精确补偿效果。
补偿范围宽：
HE-SVG系列可实现-1~1双向容感性补偿，因此不仅适用需要补偿补偿纯感性无功场所、同样可以满足容感性双向无功补偿行业的应用需求。
补偿容量稳定：
HE-SVG系列为有源型补偿装置，设备自身设置能量存储模块，因此不受系统电压跌落的影响，可保持输出电流的稳定。
技术参数
项目 | 400V | |||
HE-SVG-50K-400V-4L | HE-SVG-100K-400V-4L | HE-SVG-150K-400V-4L | ||
系统参数 | 额定输入线电压 | 400V（690V可以定制） | ||
输入相电压范围 | -40% ~ +20% | |||
电网频率 | 50Hz/60Hz(范围：45Hz~63Hz) | |||
可并联台数 | 不限 | |||
整机效率 | 98% | |||
网络结构 | 三相三线/三相四线 | |||
电路拓扑 | 三电平 | |||
性能指标 | 单模块补偿容量 | 50kvar | 100kvar | 150kvar |
响应时间 | ＜2ms | |||
补偿范围 | 容性感性连续可调 | |||
冷却模式 | 智能风冷，220L/sec | 智能风冷，405L/sec | ||
噪声指标/单模块 | ＜65dB | |||
通讯监控能力 | 通讯接口 | RS485，CAN，网口 | ||
通讯协议 | Modbus协议，电总协议 | |||
报警 | 有 | |||
外观特性 | 固定方式 | 机架式安装或壁挂式安装 | ||
尺寸（宽*深*高，mm） | 机架式：400*570*150 | 机架式：500*590*200 | ||
模块净重 | 35kg | 48kg | ||
颜色 | 科技灰色 | |||
环境要求 | 海拔高度 | ≤2000m，2000~4000m之间，根据国标GB/T3859.2，每增加100m，功率降低1% | ||
运行温度 | -40℃~70℃ | |||
相对湿度 | 5%~95%，无凝露 | |||
防护等级 | IP20，其余IP等级可定制 | |||
产品选型表
HE-SVG三相三线制选型
常用型号 | 补偿容量（Kvar） | 系统电压（V） | 类型 | 冷却方式 |
HE-SVG-50K-400V-3L | 50 | 400 | 机架式/壁挂式 | 强制风冷 |
HE-SVG-100K-400V-3L | 100 | 400 | 机架式/壁挂式 | 强制风冷 |
HE-SVG-150K-400V-3L | 150 | 400 | 机架式/壁挂式 | 强制风冷 |
HE-SVG-50K-690V-3L | 50 | 690 | 机架式/壁挂式 | 强制风冷 |
HE-SVG-100K-690V-3L | 100 | 690 | 机架式/壁挂式 | 强制风冷 |
HE-SVG三相四线制选型
常用型号 | 补偿容量（Kvar） | 系统电压（V） | 类型 | 冷却方式 |
HE-SVG-50K-400V-4L | 50 | 400 | 机架式/壁挂式 | 强制风冷 |
HE-SVG-100K-400V-4L | 100 | 400 | 机架式/壁挂式 | 强制风冷 |
HE-SVG-150K-400V-4L | 150 | 400 | 机架式/壁挂式 | 强制风冷 |
HE-SVG-50K-690V-4L | 50 | 690 | 机架式/壁挂式 | 强制风冷 |
HE-SVG-100K-690V-4L | 100 | 690 | 机架式/壁挂式 | 强制风冷 |
注：其它规格可根据设计要求定制，产品尺寸以实际订单为准
