电弧光的产生

引起开关柜弧光短路故障的原因很多，一般分为以下五类

1)绝缘故障 主要是柜中绝缘材料爬距不足，未满足加强绝缘要求，在脏污环境，天气潮湿下发生绝缘故障。另外，由于绝缘材料材质缺陷，运行年限较长的开关柜，在强电磁场作用下绝缘老化，也可能造成绝缘损坏而导致故障。

2)载流回路不良 由于一些接头截面不够，紧固螺栓松动，手车柜触头接触不良，在大电流流过时引起发热，冒火进而引起相间，相对地击穿等等。

3)外来物体的进入 如小动物(老鼠等)进入开关柜内部，或维修人员在工作完成后将工具遗留在开关柜内。

4)认为操作错误 如走错间隔，误操作，未对工作区域进行接地，未对工作区域进行验电等。

5)系统方面的原因 如系统容量增大，接地方式改变，电缆应用增多，保护及自控装置配置不当，系统谐振过电压等。

电弧光危害

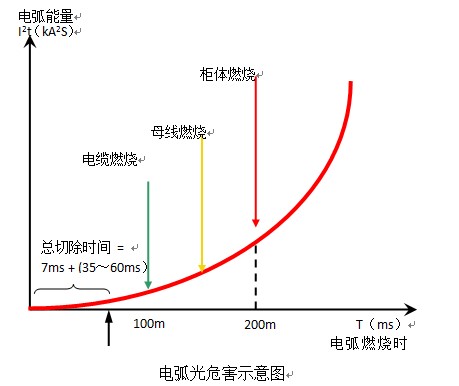

开关柜内的发生短路弧光的功率可高达100MW，电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长(如下图所示)，燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及成列的开关柜，高明亮的弧光和有毒气体对人体也有巨大的伤害。

产品特点

1. 使用新型高速的32位CPU硬件平台，内嵌实时多任务操作系统;

2. 全数字化设计，无拨码开关、旋钮等机械器件，精度高;

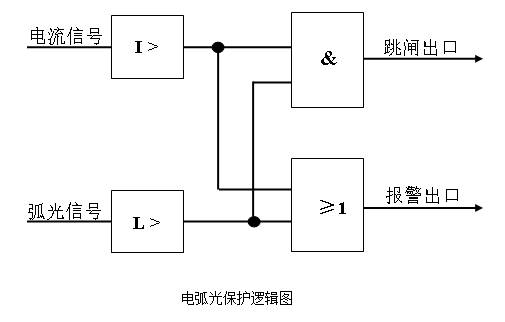

3. 采用弧光和电流双重判据，消除误判;

4. 快速跳闸出口，优于7ms，可保证在100ms内切除故障弧光;

5. 满足所有电磁兼容(EMC)标准;

6. 全汉字显示，界面友好、操作简单;

7. 采用工业总线技术，方便现场组网;

8. 支持Modbus@RTU、Modbus-TCP等多种通讯规约;

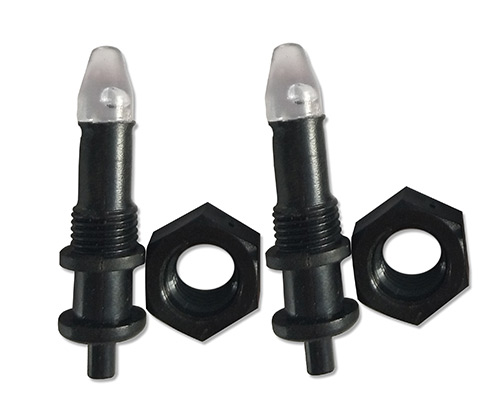

9. 采用无源弧光传感器，光纤连接，电气隔离性能好;

10. 装置内置断路器失灵、接地、过流等辅助保护;

11. 全金属外壳设计，可以有效屏蔽外界电磁干扰;

12. 符合中国继电保护设计标准要求;

13. 详细全面的事故记录功能，可以记录新的100条跳闸记录

技术性能指标

1使用环境

1.1工作环境

温度：-40℃~+85℃;

环境温度最大变化： 1℃/min;

湿度：5%-100%;

最大湿度：35g/m3

大气压力：70~100kPa;

1.2机械性能

机箱防护能力：防护等级不低于GB/T4208规定的IP64级别要求;

工业级产品：温度范围(-40℃~+85℃;)，防磁、防震、防雷、防潮、防尘、防腐蚀;

壁挂式或柜式安装，扩展方便，

2电气技术参数

2.1额定数据

工作电压：AC220V,±20%;

频率 ： 50Hz ±10%;

2.2功率消耗

交流电流：< 0.5VA/相;

整机功率：≤10W;

2.3过载能力

交流电流： 2倍过载，连续工作;

10倍电流，5秒;

20倍电流，1秒;

3主要技术指标

3.1交流采样

电流输入标称值：5A/1A;

交流电压电流采样精度：0.5s/1.0s;

在标称输入值时，每一回路的功耗小于0.25VA;

在标称值内，线性误差不超过±5%;

3.2弧光采样

弧光采样强度范围：0~999.9Klux;

弧光采样精度： 0.1Klux;

弧光采样通道数：主控单元：16路;

采集单元：16路;(扩展方式连接最多120路)

3.3遥控输出

输出方式：继电器常开接点;

接点容量：250VAC,5A;30VDC,5A;

输入回路采用光电隔离;

接口电平0~24V;

3.4电源

交流85~265V宽输入范围;

整机功率≤10W;

3.5可靠性

设备的快速瞬变干扰试验、高频干扰试验、浪涌试验、静电放电干扰试验、辐射电磁场干扰试验均满足GB/T14598标准中试验等级要求;

平均无故障运行时间不小于50000小时;

4电磁兼容

4.1 静电放电

静电放电试验符合IEC60255-22-2的规定。

接触放电;

严酷等级：3级;

试验电压：8kV。

4.2 高频电磁场

射频电磁场试验符合IEC60255-22-3的规定。

终端在正常工作状态;

频率范围：80MHz～1000MHz;

严酷等级：3级;

试验场强：10V/m。

4.3 电快速瞬变脉冲群

电快速瞬变脉冲群干扰试验符合IEC60255-22-4的规定。

(1)终端在正常工作状态下，实验电压施加于终端的电源电压端口与地之间：

严酷等级：A级;

试验电压：4K/2.5kHz。

4.4 浪涌

浪涌试验符合IEC60255-22-5的规定。

严酷等级：3级;

试验电压：2kV(电源电压两端口之间);4kV(电源电压各端口与地之间);

脉冲重复率：1次/分钟

4.5 阻尼振荡波

阻尼振荡波试验符合IEC1OOO-4-12的规定。

电压上升时间(第一峰)：75ns±20%;

振荡频率：100KHz和1MHz±10%;

电压峰值：共模方式2.5kV，差模方式1.25kV。

4.6 交流电磁场

正常工作状态下，终端置于与系统电源电压相同频率的随时间正弦变化的、

强度为0.5mT(400A/m)的均匀磁场的线圈中心，工作正常。
